Mold Parts

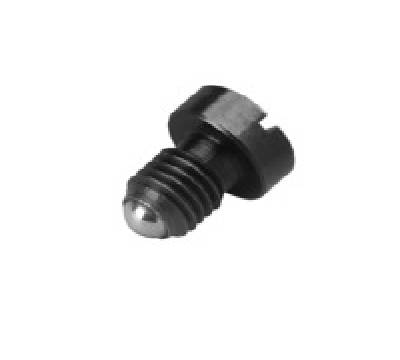

Ball catch, flat head, threaded with screw driver slot
- Hasco Z36/d1xl1
- max. 250°C
- 1.0718
Ball catch, flat head, threaded with screw driver slot
| Typ | F2 | F1 | Sn | l5 | l3 | l2 | d3 | d2 | d1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10,8 | 6 | 0,64 | 4,5 | 6,3 | 9,8 | 6 | 2,5 | M4 | 9 |
Z36/4x9
|
| 1 | 16,2 | 9 | 0,72 | 6,5 | 8,3 | 12,9 | 8 | 3 | M5 | 12 |
Z36/5x12
|
| 2 | 19,8 | 11 | 0,8 | - | 8,8 | 15 | 10 | 3,5 | M6 | 14 |
Z36/6x14
|
| 2 | 32,4 | 18 | 1,2 | - | 10,8 | 17,5 | 13 | 5 | M8 | 16 |
Z36/8x16
|
| 2 | 43,2 | 24 | 1,6 | - | 13,8 | 22 | 16 | 6 | M10 | 20 |
Z36/10x20
|
| 2 | 63 | 35 | 2 | - | 14,8 | 24,5 | 18 | 8 | M12 | 22 |
Z36/12x22
|
