Mold Parts

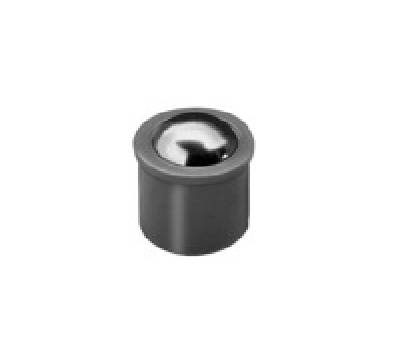

Ball catch, press fitting
| F2 | F1 | Sn | l3 | l2 | d3 | d2 | d1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|
| 7 | 3 | 0,7 | 1 | 5,7 | 4,6 | 3 | 4 | 5 |
Z375/4x5
|
| 6,4 | 4 | 0,8 | 1 | 7 | 5,6 | 4 | 5 | 6 |
Z375/5x6
|
| 10,8 | 6 | 1,2 | 1 | 8,5 | 6,5 | 5 | 6 | 7 |
Z375/6x7
|
| 10,7 | 6 | 1,4 | 1 | 10,8 | 8,5 | 6,5 | 8 | 9 |
Z375/8x9
|
