Mold Parts

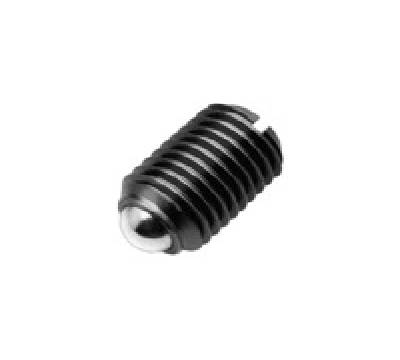

Ball catch, threaded with screw driver slot
- Hasco Z37/d1xl1
- max. 250°C
- 1.0718
Ball catch, threaded with screw driver slot
| F2 | F1 | Sn | l2 | d2 | d1 | l1 | Product |
|---|---|---|---|---|---|---|---|
| 2,72 | 2 | 0,36 | 7,5 | 1,5 | M3 | 7 |
Z37/3x7
|
| 8,8 | 4 | 0,64 | 9,8 | 2,5 | M4 | 9 |
Z37/4x9
|
| 10 | 6 | 0,72 | 12,9 | 3 | M5 | 12 |
Z37/5x12
|
| 13,8 | 9 | 0,8 | 15 | 3,5 | M6 | 14 |
Z37/6x14
|
| 27,6 | 18 | 1,2 | 17,5 | 5 | M8 | 16 |
Z37/8x16
|
| 36 | 20 | 1,6 | 21 | 6 | M10 | 19 |
Z37/10x19
|
| 50 | 30 | 2 | 24,5 | 8 | M12 | 22 |
Z37/12x22
|
| 102,7 | 65 | 2,4 | 27,5 | 10 | M16 | 24 |
Z37/16x24
|
| 134,44 | 90 | 4 | 34,5 | 12 | M20 | 30 |
Z37/20x30
|
