Mold Parts

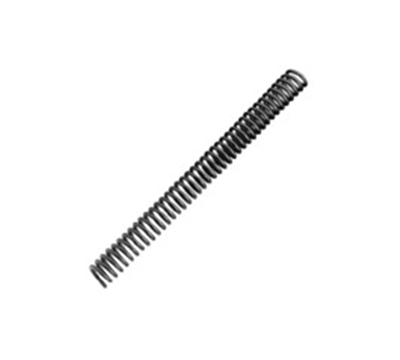

Compression spring, must be cut to length
- Hasco Z601/d1xDi
- Spring steel
- ~DIN 2098-1
Compression spring, must be cut to length

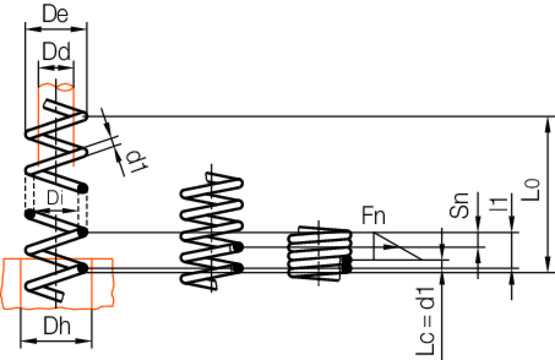

| Fn | Dh | De | Dd | Sn | Lc | L0 | l1 | d1 | Di | Product |
|---|---|---|---|---|---|---|---|---|---|---|
| 216 | 16,08 | 15 | 9,92 | 2,9 | 2 | 500 | 5 | 2 | 11 |
Z601/2x11
|
| 388 | 17,08 | 16 | 9,92 | 2,4 | 2,5 | 500 | 5 | 2,5 | 11 |
Z601/2,5x11
|
| 288 | 21,23 | 20 | 13,77 | 3,9 | 2,5 | 500 | 6,5 | 2,5 | 15 |
Z601/2,5x15
|
| 565 | 22,63 | 21,4 | 13,77 | 3,2 | 3,2 | 500 | 6,5 | 3,2 | 15 |
Z601/3,2x15
|
| 828 | 29,29 | 28 | 18,71 | 4,4 | 4 | 500 | 8,5 | 4 | 20 |
Z601/4x20
|
| 1380 | 31,29 | 30 | 18,71 | 3,4 | 5 | 500 | 8,5 | 5 | 20 |
Z601/5x20
|
| 1140 | 37,44 | 36 | 24,56 | 5,4 | 5 | 500 | 10,5 | 5 | 26 |
Z601/5x26
|
| 1930 | 40,4 | 38,6 | 24,2 | 4,1 | 6,3 | 500 | 10,5 | 6,3 | 26 |
Z601/6,3x26
|
| 1740 | 46,4 | 44,6 | 30,2 | 6,1 | 6,3 | 500 | 12,5 | 6,3 | 32 |
Z601/6,3x32
|
| 2870 | 49,8 | 48 | 30,2 | 4,4 | 8 | 500 | 12,5 | 8 | 32 |
Z601/8x32
|
