Mold Parts

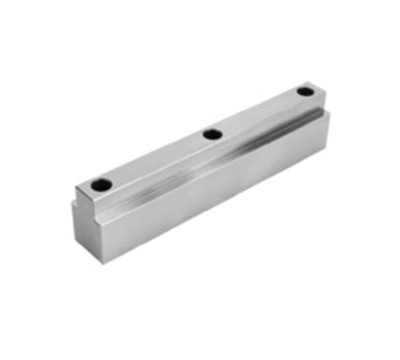

Guide strip, double sided
| Typ | h2 | t1 | a1 | b2 | d3 | d2 | d1 | b1 | h1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 8 | 4 | 34 | 8 | 5,3 | 10 | M6 | 16 | 7 | 50 |
Z1852/16x7x50
|
| 1 | 8 | 4 | 55 | 8 | 5,3 | 10 | M6 | 16 | 7 | 71 |
Z1852/16x7x71
|
| 2 | 8 | 4 | 74 | 8 | 5,3 | 10 | M6 | 16 | 7 | 90 |
Z1852/16x7x90
|
| 1 | 8 | 5,7 | 34 | 8 | 5,3 | 10 | M6 | 16 | 11 | 50 |
Z1852/16x11x50
|
| 1 | 8 | 5,7 | 55 | 8 | 5,3 | 10 | M6 | 16 | 11 | 71 |
Z1852/16x11x71
|
| 2 | 8 | 5,7 | 74 | 8 | 5,3 | 10 | M6 | 16 | 11 | 90 |
Z1852/16x11x90
|
| 1 | 10 | 6,8 | 64 | 12 | 6,8 | 11 | M8 | 20 | 14 | 80 |
Z1852/20x14x80
|
| 1 | 10 | 6,8 | 84 | 12 | 6,8 | 11 | M8 | 20 | 14 | 100 |
Z1852/20x14x100
|
| 2 | 10 | 6,8 | 109 | 12 | 6,8 | 11 | M8 | 20 | 14 | 125 |
Z1852/20x14x125
|
| 1 | 12 | 9 | 80 | 15 | 8,5 | 15 | M10 | 25 | 25 | 100 |
Z1852/25x25x100
|
| 1 | 12 | 9 | 105 | 15 | 8,5 | 15 | M10 | 25 | 25 | 125 |
Z1852/25x25x125
|
| 2 | 12 | 9 | 140 | 15 | 8,5 | 15 | M10 | 25 | 25 | 160 |
Z1852/25x25x160
|
| 1 | 16 | 11 | 95 | 18 | 10,5 | 18 | M12 | 30 | 41 | 125 |
Z1852/30x41x125
|
| 1 | 16 | 11 | 130 | 18 | 10,5 | 18 | M12 | 30 | 41 | 160 |
Z1852/30x41x160
|
| 2 | 16 | 11 | 170 | 18 | 10,5 | 18 | M12 | 30 | 41 | 200 |
Z1852/30x41x200
|
