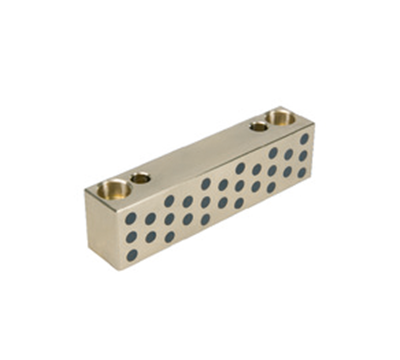

Guide strip, self lubricating

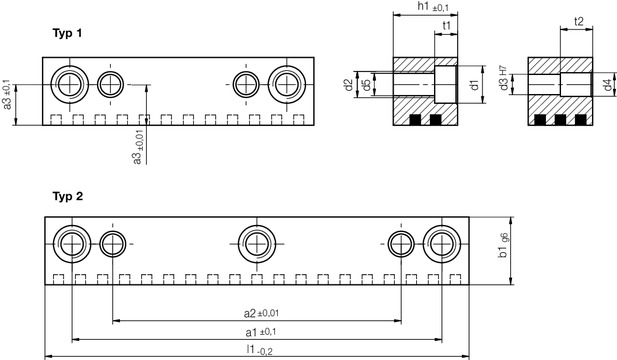

| Typ | t2 | t1 | a3 | a2 | a1 | d5 | d4 | d3 | d2 | d1 | b1 | h1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | - | 4 | 9,5 | 14 | 34 | 5,3 | - | 5 | M6 | 10 | 16 | 7 | 50 |
Z1850W/16x7x50
|
| 1 | - | 4 | 9,5 | 35 | 55 | 5,3 | - | 5 | M6 | 10 | 16 | 7 | 71 |
Z1850W/16x7x71
|
| 2 | - | 4 | 9,5 | 54 | 74 | 5,3 | - | 5 | M6 | 10 | 16 | 7 | 90 |
Z1850W/16x7x90
|
| 1 | 3 | 5,7 | 9,5 | 14 | 34 | 5,3 | 6 | 5 | M6 | 10 | 16 | 11 | 50 |
Z1850W/16x11x50
|
| 1 | 3 | 5,7 | 9,5 | 35 | 55 | 5,3 | 6 | 5 | M6 | 10 | 16 | 11 | 71 |
Z1850W/16x11x71
|
| 2 | 3 | 5,7 | 9,5 | 54 | 74 | 5,3 | 6 | 5 | M6 | 10 | 16 | 11 | 90 |
Z1850W/16x11x90
|
| 1 | 4 | 6,8 | 12 | 40 | 64 | 6,8 | 7 | 6 | M8 | 11 | 20 | 14 | 80 |
Z1850W/20x14x80
|
| 1 | 4 | 6,8 | 12 | 60 | 84 | 6,8 | 7 | 6 | M8 | 11 | 20 | 14 | 100 |
Z1850W/20x14x100
|
| 2 | 4 | 6,8 | 12 | 85 | 109 | 6,8 | 7 | 6 | M8 | 11 | 20 | 14 | 125 |
Z1850W/20x14x125
|
| 1 | 9 | 6,8 | 12 | 40 | 64 | 6,8 | 7 | 6 | M8 | 11 | 20 | 19 | 80 |
Z1850W/20x19x80
|
| 1 | 9 | 6,8 | 12 | 60 | 84 | 6,8 | 7 | 6 | M8 | 11 | 20 | 19 | 100 |
Z1850W/20x19x100
|
| 2 | 9 | 6,8 | 12 | 85 | 109 | 6,8 | 7 | 6 | M8 | 11 | 20 | 19 | 125 |
Z1850W/20x19x125
|
| 1 | 12 | 9 | 15,5 | 50 | 80 | 8,5 | 9 | 8 | M10 | 15 | 25 | 25 | 100 |
Z1850W/25x25x100
|
| 1 | 12 | 9 | 15,5 | 75 | 105 | 8,5 | 9 | 8 | M10 | 15 | 25 | 25 | 125 |
Z1850W/25x25x125
|
| 2 | 12 | 9 | 15,5 | 110 | 140 | 8,5 | 9 | 8 | M10 | 15 | 25 | 25 | 160 |
Z1850W/25x25x160
|
| 1 | 20 | 9 | 15,5 | 50 | 80 | 8,5 | 9 | 8 | M10 | 15 | 25 | 33 | 100 |
Z1850W/25x33x100
|
| 1 | 20 | 9 | 15,5 | 75 | 105 | 8,5 | 9 | 8 | M10 | 15 | 25 | 33 | 125 |
Z1850W/25x33x125
|
| 2 | 20 | 9 | 15,5 | 110 | 140 | 8,5 | 9 | 8 | M10 | 15 | 25 | 33 | 160 |
Z1850W/25x33x160
|
| 1 | 26 | 11 | 18 | 55 | 95 | 10,5 | 11 | 10 | M12 | 18 | 30 | 41 | 125 |
Z1850W/30x41x125
|
| 1 | 26 | 11 | 18 | 90 | 130 | 10,5 | 11 | 10 | M12 | 18 | 30 | 41 | 160 |
Z1850W/30x41x160
|
| 2 | 26 | 11 | 18 | 130 | 170 | 10,5 | 11 | 10 | M12 | 18 | 30 | 41 | 200 |
Z1850W/30x41x200
|
| 1 | 39 | 11 | 18 | 55 | 95 | 10,5 | 11 | 10 | M12 | 18 | 30 | 54 | 125 |
Z1850W/30x54x125
|
| 1 | 39 | 11 | 18 | 90 | 130 | 10,5 | 11 | 10 | M12 | 18 | 30 | 54 | 160 |
Z1850W/30x54x160
|
| 2 | 39 | 11 | 18 | 130 | 170 | 10,5 | 11 | 10 | M12 | 18 | 30 | 54 | 200 |
Z1850W/30x54x200
|
