Mold Parts

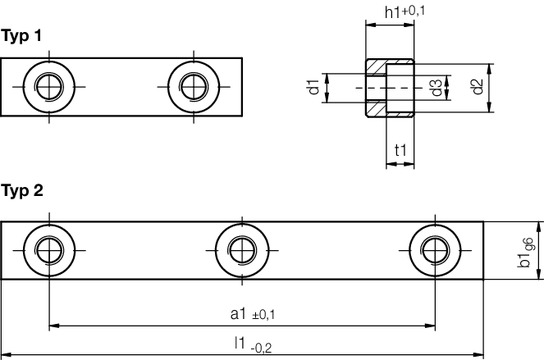

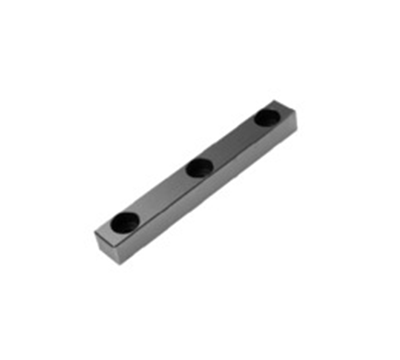

Guide strip
| Typ | t1 | a1 | d3 | d2 | d1 | b1 | h1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 5,7 | 30 | 5,3 | 10 | M6 | 12 | 10 | 50 |
Z1851/12x10x50
|
| 2 | 5,7 | 70 | 5,3 | 10 | M6 | 12 | 10 | 90 |
Z1851/12x10x90
|
| 2 | 5,7 | 80 | 5,3 | 10 | M6 | 12 | 10 | 125 |
Z1851/12x10x125
|
| 1 | 5,7 | 30 | 5,3 | 10 | M6 | 16 | 16 | 50 |
Z1851/16x16x50
|
| 1 | 5,7 | 70 | 5,3 | 10 | M6 | 16 | 16 | 90 |
Z1851/16x16x90
|
| 2 | 5,7 | 105 | 5,3 | 10 | M6 | 16 | 16 | 125 |
Z1851/16x16x125
|
| 1 | 6,8 | 60 | 6,8 | 11 | M8 | 20 | 16 | 80 |
Z1851/20x16x80
|
| 1 | 6,8 | 105 | 6,8 | 11 | M8 | 20 | 16 | 125 |
Z1851/20x16x125
|
| 2 | 6,8 | 140 | 6,8 | 11 | M8 | 20 | 16 | 160 |
Z1851/20x16x160
|
| 1 | 6,8 | 60 | 6,8 | 11 | M8 | 25 | 20 | 80 |
Z1851/25x20x80
|
| 1 | 6,8 | 105 | 6,8 | 11 | M8 | 25 | 20 | 125 |
Z1851/25x20x125
|
| 2 | 6,8 | 140 | 6,8 | 11 | M8 | 25 | 20 | 160 |
Z1851/25x20x160
|
