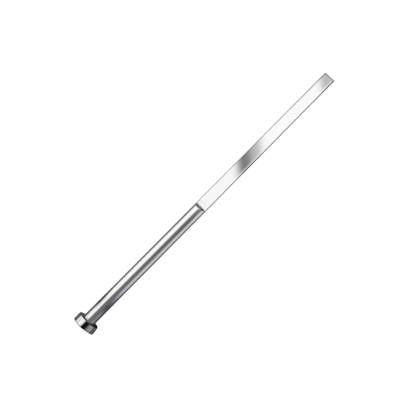

HASCO Flat Ejector
Z465/b1xs1xl1
WS (~ 1.2516)
DIN ISO 8693 (DIN 1530-4)
Flat ejector pin, hardened
Z465/b1xs1xl1
WS (~ 1.2516)
DIN ISO 8693 (DIN 1530-4)
Flat ejector pin, hardened

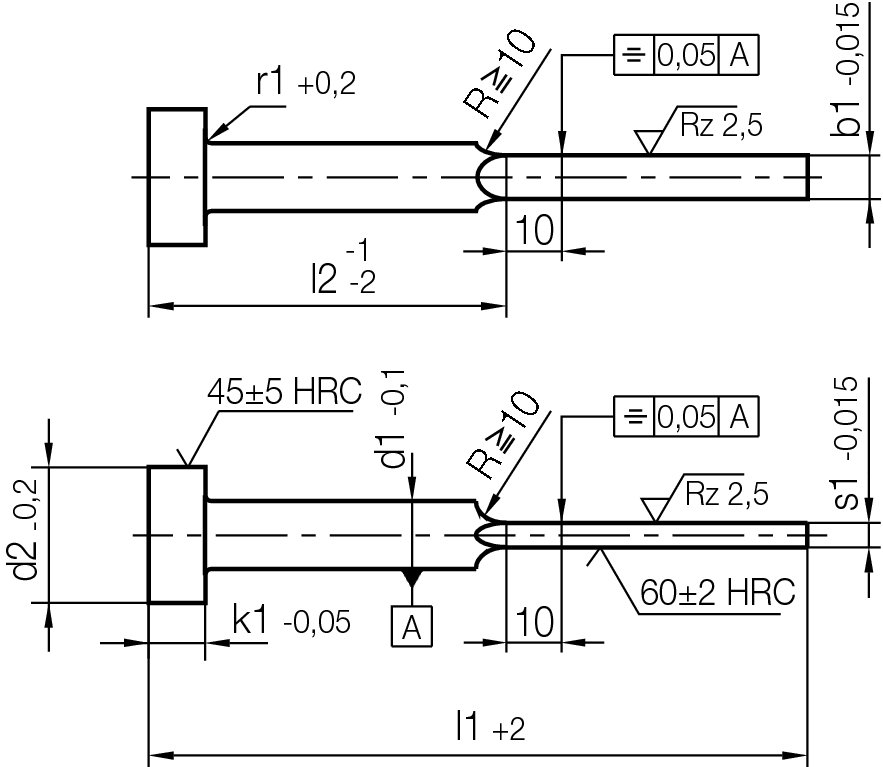

| r1 | k1 | l2 | d2 | d1 | b1 | s1 | l1 | Product |
| 0,3 | 3 | 40 | 6 | 3 | 2,8 | 0,5 | 80 | Z465/2,8x0,5x80 |
| 50 | 100 | Z465/2,8x0,5x100 | ||||||
| 60 | 125 | Z465/2,8x0,5x125 | ||||||
| 80 | 160 | Z465/2,8x0,5x160 | ||||||
| 40 | 0,6 | 80 | Z465/2,8x0,6x80 | |||||
| 50 | 100 | Z465/2,8x0,6x100 | ||||||
| 60 | 125 | Z465/2,8x0,6x125 | ||||||
| 80 | 160 | Z465/2,8x0,6x160 | ||||||
| 40 | 0,8 | 80 | Z465/2,8x0,8x80 | |||||
| 50 | 100 | Z465/2,8x0,8x100 | ||||||
| 60 | 125 | Z465/2,8x0,8x125 | ||||||
| 80 | 160 | Z465/2,8x0,8x160 | ||||||
| 100 | 200 | Z465/2,8x0,8x200 | ||||||
| 50 | 1 | 100 | Z465/2,8x1x100 | |||||
| 60 | 125 | Z465/2,8x1x125 | ||||||
| 80 | 160 | Z465/2,8x1x160 | ||||||
| 100 | 200 | Z465/2,8x1x200 | ||||||
| 40 | 8 | 4,2 | 3,8 | 0,6 | 80 | Z465/3,8x0,6x80 | ||
| 50 | 100 | Z465/3,8x0,6x100 | ||||||
| 60 | 125 | Z465/3,8x0,6x125 | ||||||
| 80 | 160 | Z465/3,8x0,6x160 | ||||||
| 100 | 200 | Z465/3,8x0,6x200 | ||||||
| 30 | 0,8 | 63 | Z465/3,8x0,8x63 | |||||
| 40 | 80 | Z465/3,8x0,8x80 | ||||||
| 50 | 100 | Z465/3,8x0,8x100 | ||||||
| 60 | 125 | Z465/3,8x0,8x125 | ||||||
| 80 | 160 | Z465/3,8x0,8x160 | ||||||
| 100 | 200 | Z465/3,8x0,8x200 | ||||||
| 125 | 250 | Z465/3,8x0,8x250 | ||||||
| 30 | 1 | 63 | Z465/3,8x1x63 | |||||
| 40 | 80 | Z465/3,8x1x80 | ||||||
| 50 | 100 | Z465/3,8x1x100 | ||||||
| 60 | 125 | Z465/3,8x1x125 | ||||||
| 80 | 160 | Z465/3,8x1x160 | ||||||
| 100 | 200 | Z465/3,8x1x200 | ||||||
| 125 | 250 | Z465/3,8x1x250 | ||||||
| 40 | 1,2 | 80 | Z465/3,8x1,2x80 | |||||
| 50 | 100 | Z465/3,8x1,2x100 | ||||||
| 60 | 125 | Z465/3,8x1,2x125 | ||||||
| 80 | 160 | Z465/3,8x1,2x160 | ||||||
| 100 | 200 | Z465/3,8x1,2x200 | ||||||
| 125 | 250 | Z465/3,8x1,2x250 | ||||||
| 40 | 10 | 5 | 4,5 | 1 | 80 | Z465/4,5x1x80 | ||
| 50 | 100 | Z465/4,5x1x100 | ||||||
| 60 | 125 | Z465/4,5x1x125 | ||||||
| 80 | 160 | Z465/4,5x1x160 | ||||||
| 100 | 200 | Z465/4,5x1x200 | ||||||
| 125 | 250 | Z465/4,5x1x250 | ||||||
| 40 | 1,2 | 80 | Z465/4,5x1,2x80 | |||||
| 50 | 100 | Z465/4,5x1,2x100 | ||||||
| 60 | 125 | Z465/4,5x1,2x125 | ||||||
| 80 | 160 | Z465/4,5x1,2x160 | ||||||
| 100 | 200 | Z465/4,5x1,2x200 | ||||||
| 125 | 250 | Z465/4,5x1,2x250 | ||||||
| 160 | 315 | Z465/4,5x1,2x315 | ||||||
| 50 | 1,5 | 100 | Z465/4,5x1,5x100 | |||||
| 60 | 125 | Z465/4,5x1,5x125 | ||||||
| 80 | 160 | Z465/4,5x1,5x160 | ||||||
| 100 | 200 | Z465/4,5x1,5x200 | ||||||
| 125 | 250 | Z465/4,5x1,5x250 | ||||||
| 0,5 | 5 | 40 | 12 | 6 | 5,5 | 1 | 80 | Z465/5,5x1x80 |
| 50 | 100 | Z465/5,5x1x100 | ||||||
| 60 | 125 | Z465/5,5x1x125 | ||||||
| 80 | 160 | Z465/5,5x1x160 | ||||||
| 100 | 200 | Z465/5,5x1x200 | ||||||
| 125 | 250 | Z465/5,5x1x250 | ||||||
| 40 | 1,2 | 80 | Z465/5,5x1,2x80 | |||||
| 50 | 100 | Z465/5,5x1,2x100 | ||||||
| 60 | 125 | Z465/5,5x1,2x125 | ||||||
| 80 | 160 | Z465/5,5x1,2x160 | ||||||
| 100 | 200 | Z465/5,5x1,2x200 | ||||||
| 125 | 250 | Z465/5,5x1,2x250 | ||||||
| 50 | 1,5 | 100 | Z465/5,5x1,5x100 | |||||
| 60 | 125 | Z465/5,5x1,5x125 | ||||||
| 80 | 160 | Z465/5,5x1,5x160 | ||||||
| 100 | 200 | Z465/5,5x1,5x200 | ||||||
| 125 | 250 | Z465/5,5x1,5x250 | ||||||
| 160 | 315 | Z465/5,5x1,5x315 | ||||||
| 50 | 2 | 100 | Z465/5,5x2x100 | |||||
| 60 | 125 | Z465/5,5x2x125 | ||||||
| 80 | 160 | Z465/5,5x2x160 | ||||||
| 100 | 200 | Z465/5,5x2x200 | ||||||
| 125 | 250 | Z465/5,5x2x250 | ||||||
| 50 | 14 | 8 | 7,5 | 1,2 | 100 | Z465/7,5x1,2x100 | ||
| 60 | 125 | Z465/7,5x1,2x125 | ||||||
| 80 | 160 | Z465/7,5x1,2x160 | ||||||
| 100 | 200 | Z465/7,5x1,2x200 | ||||||
| 125 | 250 | Z465/7,5x1,2x250 | ||||||
| 160 | 315 | Z465/7,5x1,2x315 | ||||||
| 60 | 1,5 | 125 | Z465/7,5x1,5x125 | |||||
| 80 | 160 | Z465/7,5x1,5x160 | ||||||
| 100 | 200 | Z465/7,5x1,5x200 | ||||||
| 125 | 250 | Z465/7,5x1,5x250 | ||||||
| 160 | 315 | Z465/7,5x1,5x315 | ||||||
| 80 | 2 | 160 | Z465/7,5x2x160 | |||||
| 100 | 200 | Z465/7,5x2x200 | ||||||
| 125 | 250 | Z465/7,5x2x250 | ||||||
| 80 | 16 | 10 | 9,5 | 1,5 | 160 | Z465/9,5x1,5x160 | ||
| 100 | 200 | Z465/9,5x1,5x200 | ||||||
| 125 | 250 | Z465/9,5x1,5x250 | ||||||
| 100 | 2 | 200 | Z465/9,5x2x200 | |||||
| 125 | 250 | Z465/9,5x2x250 | ||||||
| 160 | 315 | Z465/9,5x2x315 | ||||||
| 0,8 | 7 | 100 | 18 | 12 | 11,5 | 200 | Z465/11,5x2x200 | |
| 125 | 250 | Z465/11,5x2x250 | ||||||
| 160 | 315 | Z465/11,5x2x315 | ||||||
| 100 | 2,5 | 200 | Z465/11,5x2,5x200 | |||||
| 125 | 250 | Z465/11,5x2,5x250 | ||||||
| 160 | 315 | Z465/11,5x2,5x315 |
