HASCO Flat Ejector Z4650-b1xs1xl1 (DIN ISO 8693) (DIN 1530-4)

HASCO Flat Ejector
Z4650/b1xs1xl1
WS (~ 1.2516)
DIN ISO 8693 (DIN 1530-4)
with DLC coating/coat hardness >70HRC

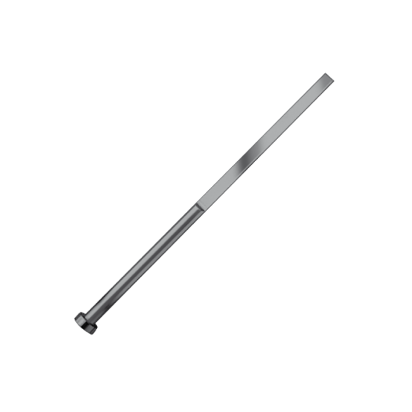

Flat ejector pin, with corner radius, with DLC coating

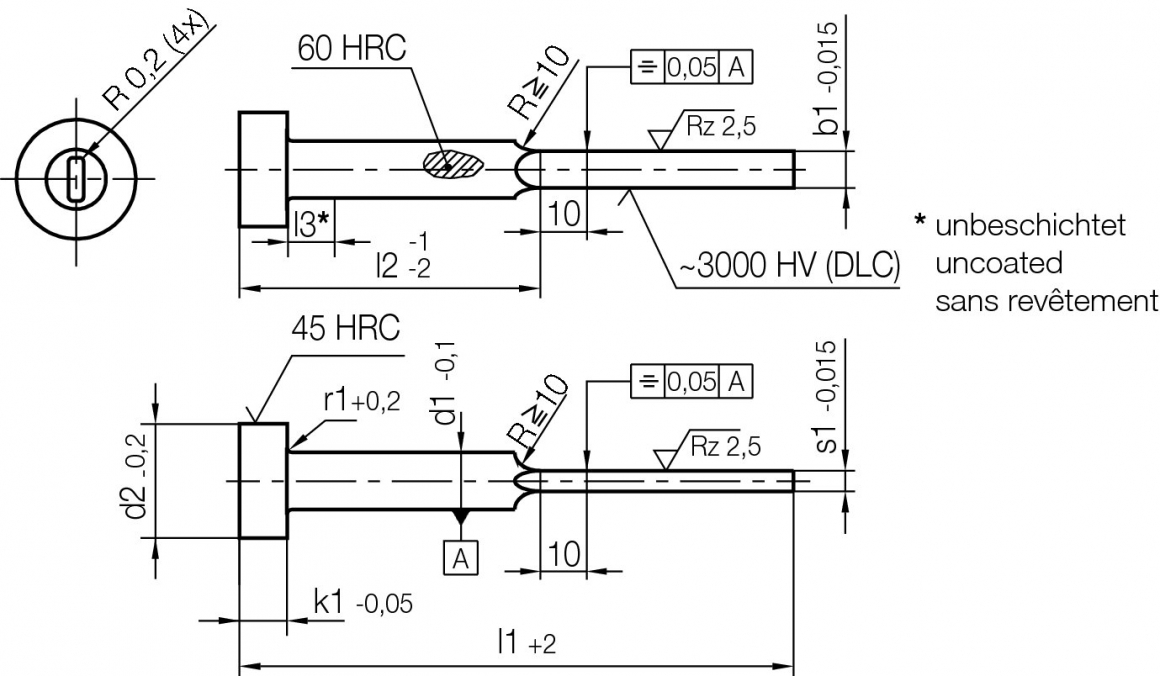

r1	k1	l3	l2	d2	d1	b1	s1	l1	Product
0,3	3	5	40	6	3	2,8	0,5	80	Z4650/2,8x0,5x80
			50					100	Z4650/2,8x0,5x100
			60					125	Z4650/2,8x0,5x125
			80					160	Z4650/2,8x0,5x160
			40				0,6	80	Z4650/2,8x0,6x80
			50					100	Z4650/2,8x0,6x100
			60					125	Z4650/2,8x0,6x125
			80					160	Z4650/2,8x0,6x160
			40				0,8	80	Z4650/2,8x0,8x80
			50					100	Z4650/2,8x0,8x100
			60					125	Z4650/2,8x0,8x125
			80					160	Z4650/2,8x0,8x160
			100					200	Z4650/2,8x0,8x200
			50				1	100	Z4650/2,8x1x100
			60					125	Z4650/2,8x1x125
			80					160	Z4650/2,8x1x160
			100					200	Z4650/2,8x1x200
			40	8	4,2	3,8	0,5	80	Z4650/3,8x0,5x80
			50					100	Z4650/3,8x0,5x100
			60					125	Z4650/3,8x0,5x125
			80					160	Z4650/3,8x0,5x160
			40				0,6	80	Z4650/3,8x0,6x80
			50					100	Z4650/3,8x0,6x100
			60					125	Z4650/3,8x0,6x125
			80					160	Z4650/3,8x0,6x160
			100					200	Z4650/3,8x0,6x200
			30				0,8	63	Z4650/3,8x0,8x63
			40					80	Z4650/3,8x0,8x80
			50					100	Z4650/3,8x0,8x100
			60					125	Z4650/3,8x0,8x125
			80					160	Z4650/3,8x0,8x160
			100					200	Z4650/3,8x0,8x200
			125					250	Z4650/3,8x0,8x250
			30				1	63	Z4650/3,8x1x63
			40					80	Z4650/3,8x1x80
			50					100	Z4650/3,8x1x100
			60					125	Z4650/3,8x1x125
			80					160	Z4650/3,8x1x160
			100					200	Z4650/3,8x1x200
			125					250	Z4650/3,8x1x250
			160					315	Z4650/3,8x1x315
			40				1,2	80	Z4650/3,8x1,2x80
			50					100	Z4650/3,8x1,2x100
			60					125	Z4650/3,8x1,2x125
			80					160	Z4650/3,8x1,2x160
			100					200	Z4650/3,8x1,2x200
			125					250	Z4650/3,8x1,2x250
			160					315	Z4650/3,8x1,2x315
			40	10	5	4,5	1	80	Z4650/4,5x1x80
			50					100	Z4650/4,5x1x100
			60					125	Z4650/4,5x1x125
			80					160	Z4650/4,5x1x160
			100					200	Z4650/4,5x1x200
			125					250	Z4650/4,5x1x250
			160					315	Z4650/4,5x1x315
			40				1,2	80	Z4650/4,5x1,2x80
			50					100	Z4650/4,5x1,2x100
			60					125	Z4650/4,5x1,2x125
			80					160	Z4650/4,5x1,2x160
			100					200	Z4650/4,5x1,2x200
			125					250	Z4650/4,5x1,2x250
			160					315	Z4650/4,5x1,2x315
			40				1,5	80	Z4650/4,5x1,5x80
			50					100	Z4650/4,5x1,5x100
60	125	Z4650/4,5x1,5x125
80	160	Z4650/4,5x1,5x160
100	200	Z4650/4,5x1,5x200
125	250	Z4650/4,5x1,5x250
160	315	Z4650/4,5x1,5x315
0,5	5	6	40	12	6	5,5	1	80	Z4650/5,5x1x80
			50					100	Z4650/5,5x1x100
			60					125	Z4650/5,5x1x125
			80					160	Z4650/5,5x1x160
			100					200	Z4650/5,5x1x200
			125					250	Z4650/5,5x1x250
			160					315	Z4650/5,5x1x315
			40				1,2	80	Z4650/5,5x1,2x80
			50					100	Z4650/5,5x1,2x100
			60					125	Z4650/5,5x1,2x125
			80					160	Z4650/5,5x1,2x160
			100					200	Z4650/5,5x1,2x200
			125					250	Z4650/5,5x1,2x250
			160					315	Z4650/5,5x1,2x315
			50				1,5	100	Z4650/5,5x1,5x100
			60					125	Z4650/5,5x1,5x125
			80					160	Z4650/5,5x1,5x160
			100					200	Z4650/5,5x1,5x200
			125					250	Z4650/5,5x1,5x250
			160					315	Z4650/5,5x1,5x315
			50				2	100	Z4650/5,5x2x100
			60					125	Z4650/5,5x2x125
			80					160	Z4650/5,5x2x160
			100					200	Z4650/5,5x2x200
			125					250	Z4650/5,5x2x250
			160					315	Z4650/5,5x2x315
		8	50	14	8	7,5	1,2	100	Z4650/7,5x1,2x100
			60					125	Z4650/7,5x1,2x125
			80					160	Z4650/7,5x1,2x160
			100					200	Z4650/7,5x1,2x200
			125					250	Z4650/7,5x1,2x250
			160					315	Z4650/7,5x1,2x315
			60				1,5	125	Z4650/7,5x1,5x125
			80					160	Z4650/7,5x1,5x160
			100					200	Z4650/7,5x1,5x200
			125					250	Z4650/7,5x1,5x250
			160					315	Z4650/7,5x1,5x315
			80				2	160	Z4650/7,5x2x160
			100					200	Z4650/7,5x2x200
			125					250	Z4650/7,5x2x250
			160					315	Z4650/7,5x2x315
		10	80	16	10	9,5	1,5	160	Z4650/9,5x1,5x160
			100					200	Z4650/9,5x1,5x200
			125					250	Z4650/9,5x1,5x250
			160					315	Z4650/9,5x1,5x315
			100				2	200	Z4650/9,5x2x200
			125					250	Z4650/9,5x2x250
			160					315	Z4650/9,5x2x315
0,8	7	12	100	18	12	11,5		200	Z4650/11,5x2x200
			125					250	Z4650/11,5x2x250
			160					315	Z4650/11,5x2x315
			100				2,5	200	Z4650/11,5x2,5x200
			125					250	Z4650/11,5x2,5x250
			160					315	Z4650/11,5x2,5x315
