Mold Parts
HASCO Flat Ejector
Z4651/b1xs1xl1
WS (~ 1.2516)
DIN ISO 8693 (DIN 1530-4)
DLC coated

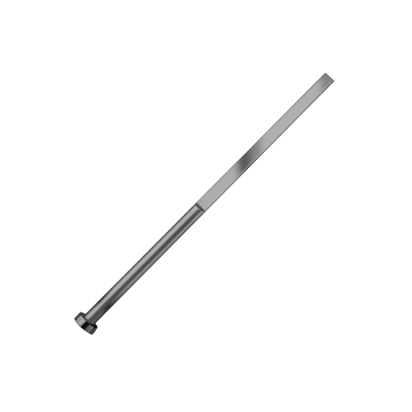

Flat ejector pin, with two corner radii, with DLC coating
Z4651/b1xs1xl1
WS (~ 1.2516)
DIN ISO 8693 (DIN 1530-4)
DLC coated
Flat ejector pin, with two corner radii, with DLC coating
l3 | l2 | d2 | d1 | b1 | s1 | l1 | Product |
5 | 40 | 6 | 3 | 2,8 | 0,5 | 80 | Z4651/2,8x0,5x80 |
50 | 100 | Z4651/2,8x0,5x100 | |||||
60 | 125 | Z4651/2,8x0,5x125 | |||||
80 | 160 | Z4651/2,8x0,5x160 | |||||
40 | 0,6 | 80 | Z4651/2,8x0,6x80 | ||||
50 | 100 | Z4651/2,8x0,6x100 | |||||
60 | 125 | Z4651/2,8x0,6x125 | |||||
80 | 160 | Z4651/2,8x0,6x160 | |||||
40 | 0,8 | 80 | Z4651/2,8x0,8x80 | ||||
50 | 100 | Z4651/2,8x0,8x100 | |||||
60 | 125 | Z4651/2,8x0,8x125 | |||||
80 | 160 | Z4651/2,8x0,8x160 | |||||
100 | 200 | Z4651/2,8x0,8x200 | |||||
50 | 1 | 100 | Z4651/2,8x1x100 | ||||
60 | 125 | Z4651/2,8x1x125 | |||||
80 | 160 | Z4651/2,8x1x160 | |||||
100 | 200 | Z4651/2,8x1x200 | |||||
40 | 8 | 4,2 5 |
3,8 | 0,5 | 80 | Z4651/3,8x0,5x80 | |
50 | 100 | Z4651/3,8x0,5x100 | |||||
60 | 125 | Z4651/3,8x0,5x125 | |||||
80 | 160 | Z4651/3,8x0,5x160 | |||||
40 | 0,6 | 80 | Z4651/3,8x0,6x80 | ||||
50 | 100 | Z4651/3,8x0,6x100 | |||||
60 | 125 | Z4651/3,8x0,6x125 | |||||
80 | 160 | Z4651/3,8x0,6x160 | |||||
100 | 200 | Z4651/3,8x0,6x200 | |||||
30 | 0,8 | 63 | Z4651/3,8x0,8x63 | ||||
40 | 80 | Z4651/3,8x0,8x80 | |||||
50 | 100 | Z4651/3,8x0,8x100 | |||||
60 | 125 | Z4651/3,8x0,8x125 | |||||
80 | 160 | Z4651/3,8x0,8x160 | |||||
100 | 200 | Z4651/3,8x0,8x200 | |||||
125 | 250 | Z4651/3,8x0,8x250 | |||||
30 | 1 | 63 | Z4651/3,8x1x63 | ||||
40 | 80 | Z4651/3,8x1x80 | |||||
50 | 100 | Z4651/3,8x1x100 | |||||
60 | 125 | Z4651/3,8x1x125 | |||||
80 | 160 | Z4651/3,8x1x160 | |||||
100 | 200 | Z4651/3,8x1x200 | |||||
125 | 250 | Z4651/3,8x1x250 | |||||
160 | 315 | Z4651/3,8x1x315 | |||||
40 | 1,2 | 80 | Z4651/3,8x1,2x80 | ||||
50 | 100 | Z4651/3,8x1,2x100 | |||||
60 | 125 | Z4651/3,8x1,2x125 | |||||
80 | 160 | Z4651/3,8x1,2x160 | |||||
100 | 200 | Z4651/3,8x1,2x200 | |||||
125 | 250 | Z4651/3,8x1,2x250 | |||||
160 | 315 | Z4651/3,8x1,2x315 | |||||
40 | 10 | 5 | 4,5 | 1 | 80 | Z4651/4,5x1x80 | |
50 | 100 | Z4651/4,5x1x100 | |||||
60 | 125 | Z4651/4,5x1x125 | |||||
80 | 160 | Z4651/4,5x1x160 | |||||
100 | 200 | Z4651/4,5x1x200 | |||||
125 | 250 | Z4651/4,5x1x250 | |||||
160 | 315 | Z4651/4,5x1x315 | |||||
40 | 1,2 | 80 | Z4651/4,5x1,2x80 | ||||
50 | 100 | Z4651/4,5x1,2x100 | |||||
60 | 125 | Z4651/4,5x1,2x125 | |||||
80 | 160 | Z4651/4,5x1,2x160 | |||||
100 | 200 | Z4651/4,5x1,2x200 | |||||
125 | 250 | Z4651/4,5x1,2x250 | |||||
160 | 315 | Z4651/4,5x1,2x315 | |||||
40 | 1,5 | 80 | Z4651/4,5x1,5x80 | ||||
50 | 100 | Z4651/4,5x1,5x100 | |||||
60 | 125 | Z4651/4,5x1,5x125 | |||||
80 | 160 | Z4651/4,5x1,5x160 | |||||
100 | 200 | Z4651/4,5x1,5x200 | |||||
125 | 250 | Z4651/4,5x1,5x250 | |||||
160 | 315 | Z4651/4,5x1,5x315 | |||||
6 | 40 | 12 | 6 | 5,5 | 1 | 80 | Z4651/5,5x1x80 |
50 | 100 | Z4651/5,5x1x100 | |||||
60 | 125 | Z4651/5,5x1x125 | |||||
80 | 160 | Z4651/5,5x1x160 | |||||
100 | 200 | Z4651/5,5x1x200 | |||||
125 | 250 | Z4651/5,5x1x250 | |||||
160 | 315 | Z4651/5,5x1x315 | |||||
40 | 1,2 | 80 | Z4651/5,5x1,2x80 | ||||
50 | 100 | Z4651/5,5x1,2x100 | |||||
60 | 125 | Z4651/5,5x1,2x125 | |||||
80 | 160 | Z4651/5,5x1,2x160 | |||||
100 | 200 | Z4651/5,5x1,2x200 | |||||
125 | 250 | Z4651/5,5x1,2x250 | |||||
160 | 315 | Z4651/5,5x1,2x315 | |||||
50 | 1,5 | 100 | Z4651/5,5x1,5x100 | ||||
60 | 125 | Z4651/5,5x1,5x125 | |||||
80 | 160 | Z4651/5,5x1,5x160 | |||||
100 | 200 | Z4651/5,5x1,5x200 | |||||
125 | 250 | Z4651/5,5x1,5x250 | |||||
160 | 315 | Z4651/5,5x1,5x315 | |||||
50 | 2 | 100 | Z4651/5,5x2x100 | ||||
60 | 125 | Z4651/5,5x2x125 | |||||
80 | 160 | Z4651/5,5x2x160 | |||||
100 | 200 | Z4651/5,5x2x200 | |||||
160 | 315 | Z4651/5,5x2x315 | |||||
8 | 50 | 14 | 8 | 7,5 | 1,2 | 100 | Z4651/7,5x1,2x100 |
60 | 125 | Z4651/7,5x1,2x125 | |||||
80 | 160 | Z4651/7,5x1,2x160 | |||||
100 | 200 | Z4651/7,5x1,2x200 | |||||
125 | 250 | Z4651/7,5x1,2x250 | |||||
160 | 315 | Z4651/7,5x1,2x315 | |||||
60 | 1,5 | 125 | Z4651/7,5x1,5x125 | ||||
80 | 160 | Z4651/7,5x1,5x160 | |||||
100 | 200 | Z4651/7,5x1,5x200 | |||||
125 | 250 | Z4651/7,5x1,5x250 | |||||
160 | 315 | Z4651/7,5x1,5x315 | |||||
80 | 2 | 160 | Z4651/7,5x2x160 | ||||
100 | 200 | Z4651/7,5x2x200 | |||||
125 | 250 | Z4651/7,5x2x250 | |||||
10 | 80 | 16 | 10 | 9,5 | 1,5 | 160 | Z4651/9,5x1,5x160 |
100 | 200 | Z4651/9,5x1,5x200 | |||||
125 | 250 | Z4651/9,5x1,5x250 | |||||
100 | 2 | 200 | Z4651/9,5x2x200 | ||||
125 | 250 | Z4651/9,5x2x250 | |||||
160 | 315 | Z4651/9,5x2x315 | |||||
12 | 100 | 18 | 12 | 11,5 | 200 | Z4651/11,5x2x200 | |
125 | 250 | Z4651/11,5x2x250 | |||||
160 | 315 | Z4651/11,5x2x315 | |||||
100 | 2,5 | 200 | Z4651/11,5x2,5x200 | ||||
125 | 250 | Z4651/11,5x2,5x250 | |||||
160 | 315 | Z4651/11,5x2,5x315 |
