Mold Parts
HASCO Guide Pillars
Z016/d1xl1
720 HV 30
~1.0401
DIN ISO 8404-A

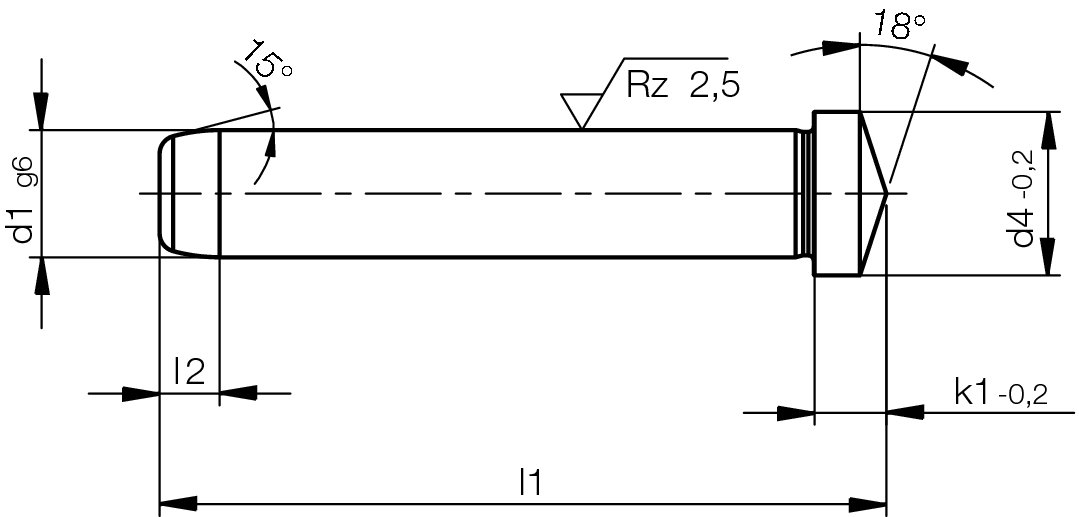

Angled pillar, 18° tapered
Z016/d1xl1
720 HV 30
~1.0401
DIN ISO 8404-A
Angled pillar, 18° tapered
| k1 | l2 | d4 | d1 | l1 | Product |
| 3 | 4 | 10 | 8 | 40 | Z016/8x40 |
| 50 | Z016/8x50 | ||||
| 60 | Z016/8x60 | ||||
| 80 | Z016/8x80 | ||||
| 100 | Z016/8x100 | ||||
| 12 | 10 | 40 | Z016/10x40 | ||
| 60 | Z016/10x60 | ||||
| 80 | Z016/10x80 | ||||
| 100 | Z016/10x100 | ||||
| 120 | Z016/10x120 | ||||
| 6 | 7 | 16 | 12 | 60 | Z016/12x60 |
| 80 | Z016/12x80 | ||||
| 100 | Z016/12x100 | ||||
| 120 | Z016/12x120 | ||||
| 140 | Z016/12x140 | ||||
| 160 | Z016/12x160 | ||||
| 8 | 18 | 14 | 60 | Z016/14x60 | |
| 80 | Z016/14x80 | ||||
| 100 | Z016/14x100 | ||||
| 120 | Z016/14x120 | ||||
| 140 | Z016/14x140 | ||||
| 160 | Z016/14x160 | ||||
| 20 | 16 | 100 | Z016/16x100 | ||
| 120 | Z016/16x120 | ||||
| 140 | Z016/16x140 | ||||
| 160 | Z016/16x160 | ||||
| 180 | Z016/16x180 | ||||
| 200 | Z016/16x200 | ||||
| 22 | 18 | 100 | Z016/18x100 | ||
| 120 | Z016/18x120 | ||||
| 140 | Z016/18x140 | ||||
| 160 | Z016/18x160 | ||||
| 180 | Z016/18x180 | ||||
| 200 | Z016/18x200 | ||||
| 240 | Z016/18x240 | ||||
| 24 | 20 | 100 | Z016/20x100 | ||
| 120 | Z016/20x120 | ||||
| 140 | Z016/20x140 | ||||
| 160 | Z016/20x160 | ||||
| 180 | Z016/20x180 | ||||
| 200 | Z016/20x200 | ||||
| 240 | Z016/20x240 |
