Mold Parts
HASCO Guide Pillars
Z02/d1xl1
690 + 70 HV30
~ 1.0401

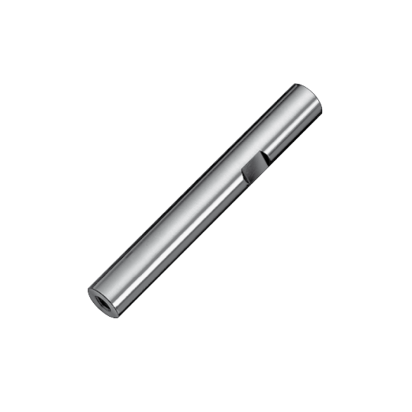

Ejector rod
Z02/d1xl1
690 + 70 HV30
~ 1.0401
Ejector rod

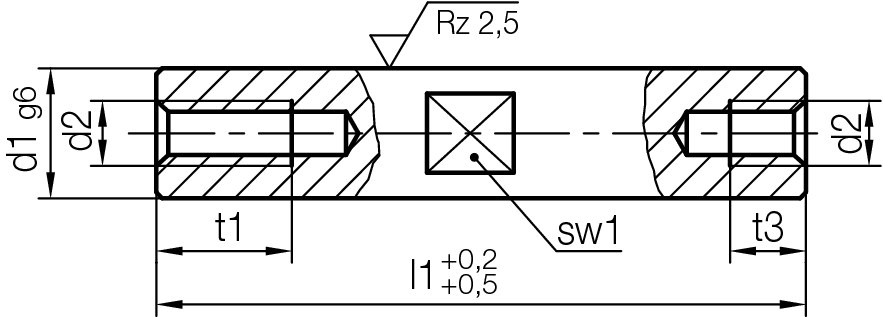

| sw1 | t3 | t1 | d2 | d1 | l1 | Product |
| 9 | 9 | 16 | M6 | 10 | 60 | Z02/10x60 |
| 70 | Z02/10x70 | |||||
| 80 | Z02/10x80 | |||||
| 100 | Z02/10x100 | |||||
| 120 | Z02/10x120 | |||||
| 140 | Z02/10x140 | |||||
| 160 | Z02/10x160 | |||||
| 12 | 17 | 25 | M8 | 14 | 60 | Z02/14x60 |
| 70 | Z02/14x70 | |||||
| 80 | Z02/14x80 | |||||
| 100 | Z02/14x100 | |||||
| 120 | Z02/14x120 | |||||
| 140 | Z02/14x140 | |||||
| 160 | Z02/14x160 | |||||
| 180 | Z02/14x180 | |||||
| 200 | Z02/14x200 | |||||
| 300 | Z02/14x300 | |||||
| 14 | 20 | 30 | M10 | 18 | 70 | Z02/18x70 |
| 80 | Z02/18x80 | |||||
| 100 | Z02/18x100 | |||||
| 120 | Z02/18x120 | |||||
| 140 | Z02/18x140 | |||||
| 160 | Z02/18x160 | |||||
| 180 | Z02/18x180 | |||||
| 200 | Z02/18x200 | |||||
| 220 | Z02/18x220 | |||||
| 240 | Z02/18x240 | |||||
| 340 | Z02/18x340 | |||||
| 16 | 17 | 27 | M12 | 20 | 70 | Z02/20x70 |
| 20 | 30 | 80 | Z02/20x80 | |||
| 100 | Z02/20x100 | |||||
| 120 | Z02/20x120 | |||||
| 140 | Z02/20x140 | |||||
| 160 | Z02/20x160 | |||||
| 180 | Z02/20x180 | |||||
| 200 | Z02/20x200 | |||||
| 220 | Z02/20x220 | |||||
| 240 | Z02/20x240 | |||||
| 340 | Z02/20x340 | |||||
| 19 | 17 | 27 | 24 | 70 | Z02/24x70 | |
| 25 | 35 | 80 | Z02/24x80 | |||
| 100 | Z02/24x100 | |||||
| 120 | Z02/24x120 | |||||
| 140 | Z02/24x140 | |||||
| 160 | Z02/24x160 | |||||
| 180 | Z02/24x180 | |||||
| 200 | Z02/24x200 | |||||
| 220 | Z02/24x220 | |||||
| 240 | Z02/24x240 | |||||
| 260 | Z02/24x260 | |||||
| 380 | Z02/24x380 | |||||
| 24 | 30 | 45 | M16 | 30 | 100 | Z02/30x100 |
| 120 | Z02/30x120 | |||||
| 140 | Z02/30x140 | |||||
| 160 | Z02/30x160 | |||||
| 180 | Z02/30x180 | |||||
| 200 | Z02/30x200 | |||||
| 220 | Z02/30x220 | |||||
| 260 | Z02/30x260 | |||||
| 300 | Z02/30x300 | |||||
| 340 | Z02/30x340 | |||||
| 36 | 35 | 55 | M20 | 40 | 160 | Z02/40x160 |
| 180 | Z02/40x180 | |||||
| 200 | Z02/40x200 | |||||
| 220 | Z02/40x220 | |||||
| 240 | Z02/40x240 | |||||
| 260 | Z02/40x260 | |||||
| 300 | Z02/40x300 | |||||
| 340 | Z02/40x340 | |||||
| 380 | Z02/40x380 |
