Mold Parts

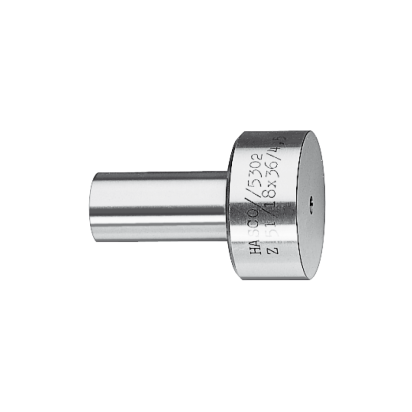

HASCO Sprue Bushing
Z511/d2xl1xd1
55 HRC
1.2826
DIN ISO 10072 (DIN16752)
Sprue bushing, without calotte radius
Z511/d2xl1xd1
55 HRC
1.2826
DIN ISO 10072 (DIN16752)
Sprue bushing, without calotte radius
The HASCO-Sprue bushings in connection with sprue puller Z 53 /... are used for economic indirect gating in injection- and compression moulds for the processing of thermoplastics- and thermoset materials.
Special Features
- Provides for simple solutions for gating on subrunner
- Bushings are available with or without radius to suit machine nozzle
- Ready-to-install, hardened and ground. Available with taper 0,5°; 1° and 1°30’.
| k1 | a1 | d3 | d2 | l1 | d1 | Product |
| 13 | 11 | 28 | 12 | 22 | 2,5 | Z511/12x22x2,5 |
| 3,5 | Z511/12x22x3,5 | |||||
| 27 | 2,5 | Z511/12x27x2,5 | ||||
| 3,5 | Z511/12x27x3,5 | |||||
| 36 | 2,5 | Z511/12x36x2,5 | ||||
| 3,5 | Z511/12x36x3,5 | |||||
| 46 | 2,5 | Z511/12x46x2,5 | ||||
| 3,5 | Z511/12x46x3,5 | |||||
| 56 | Z511/12x56x3,5 | |||||
| 18 | 15 | 38 | 18 | 27 | 3 | Z511/18x27x3 |
| 4 | Z511/18x27x4 | |||||
| 36 | 3 | Z511/18x36x3 | ||||
| 4 | Z511/18x36x4 | |||||
| 46 | 3 | Z511/18x46x3 | ||||
| 4 | Z511/18x46x4 | |||||
| 56 | 3 | Z511/18x56x3 | ||||
| 4 | Z511/18x56x4 | |||||
| 66 | 3 | Z511/18x66x3 | ||||
| 4 | Z511/18x66x4 | |||||
| 76 | 3 | Z511/18x76x3 | ||||
| 4 | Z511/18x76x4 | |||||
| 86 | 3 | Z511/18x86x3 | ||||
| 4 | Z511/18x86x4 | |||||
| 96 | 3 | Z511/18x96x3 | ||||
| 4 | Z511/18x96x4 | |||||
| 116 | 3 | Z511/18x116x3 | ||||
| 4 | Z511/18x116x4 | |||||
| 23 | 20 | 48 | 24 | 76 | Z511/24x76x4 | |
| 116 | Z511/24x116x4 |
