Mold Parts

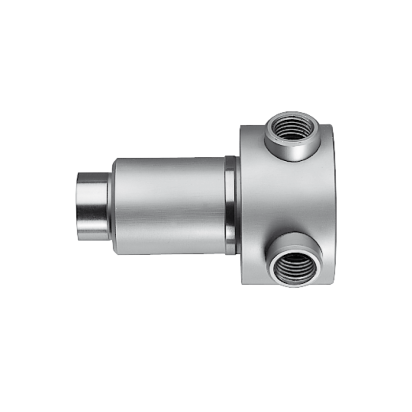

HASCO Sprue Bushing
Z518/d2xl1xd1
54 HRC
1.2363
Sprue bushing, integrated cooling
Z518/d2xl1xd1
54 HRC
1.2363
Sprue bushing, integrated cooling

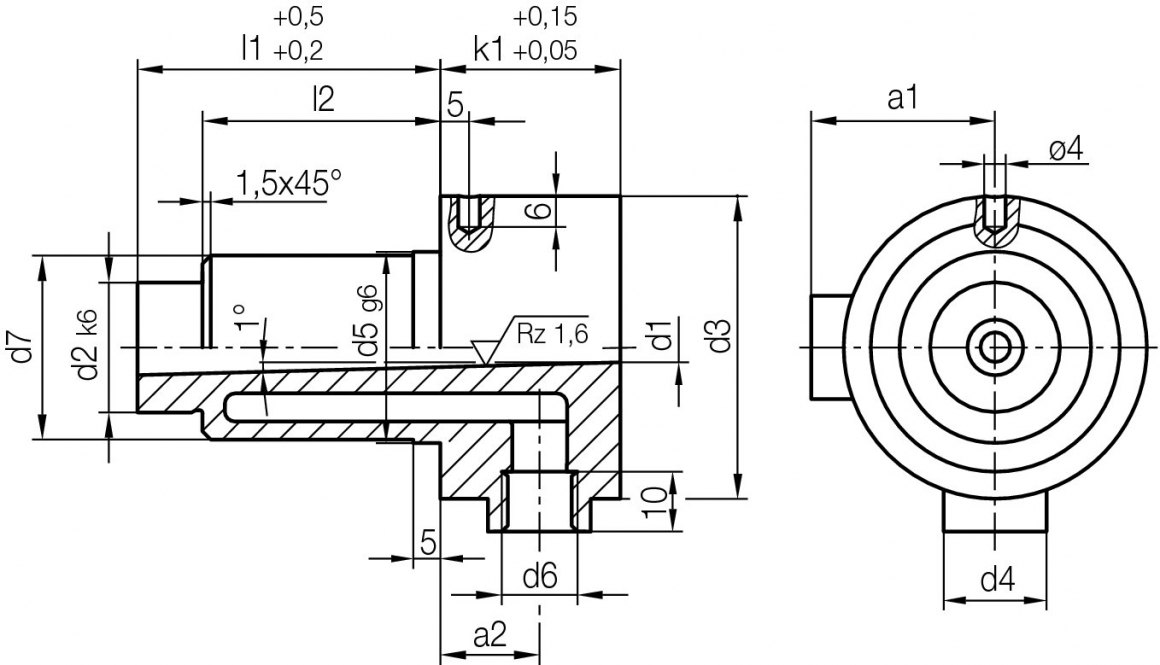

| k1 | a2 | a1 | l2 | d7 | d6 | d5 | d4 | d3 | d2 | l1 | d1 | Product |
| 23 | 13,5 | 28,5 | 36 | 25 | M10x1 | 26 | 15 | 45 | 18 | 46 | 4 | Z518/18x46x4 |
| 46 | 56 | Z518/18x56x4 | ||||||||||
| 66 | 76 | Z518/18x76x4 | ||||||||||
| 86 | 96 | Z518/18x96x4 | ||||||||||
| 32 | 18 | 34 | 44 | 34 | M14x1,5 | 35 | 19 | 56 | 24 | 56 | 5,5 | Z518/24x56x5,5 |
| 64 | 76 | Z518/24x76x5,5 | ||||||||||
| 84 | 96 | Z518/24x96x5,5 | ||||||||||
| 104 | 116 | Z518/24x116x5,5 |
