HASCO Stamping Punch Z477/d1xl1 (DIN 9861-DA)

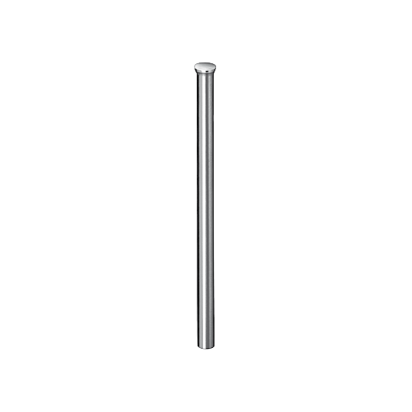

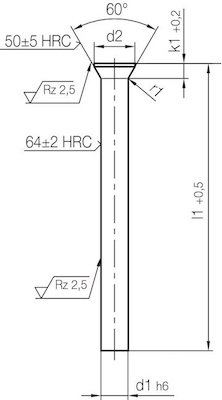

HASCO Stamping punch, conical head
Z477/d1xl1 HSS (DIN 9861-DA)
Z477/d1xl1 HSS (DIN 9861-DA)
Z477/d1xl1 (DIN 9861-DA)
HSS
Stamping punch, conical head
HSS
Stamping punch, conical head

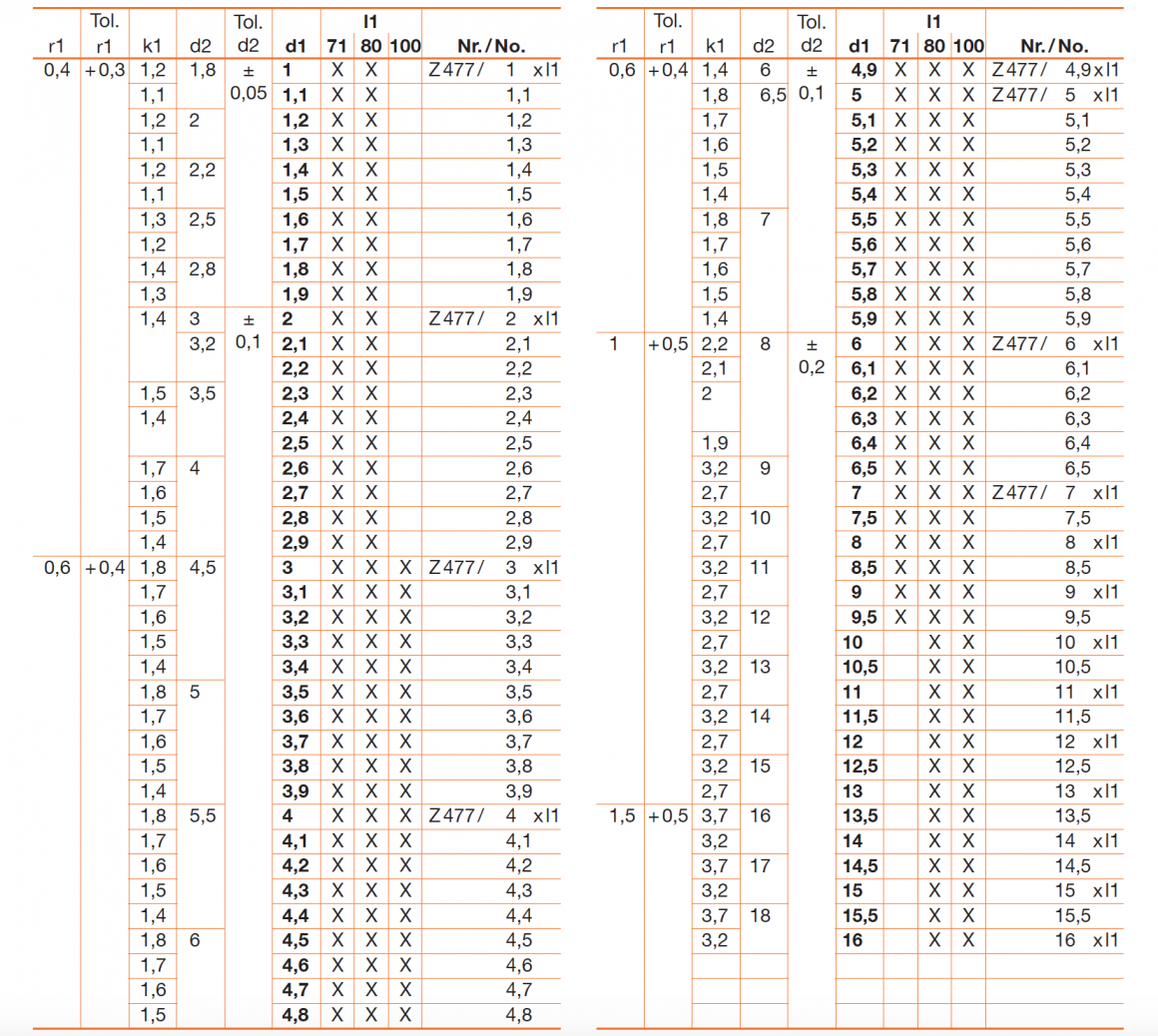

| r1 | Tol.r1 | k1 | d2 | Tol.d2 | d1 | l1 | Product |
| 0,4 | +0,3 | 1,2 | 1,8 | +/-0,05 | 1 | 71 | Z477/1x71 |
| 80 | Z477/1x80 | ||||||
| 1,1 | 1,1 | 71 | Z477/1,1x71 | ||||
| 80 | Z477/1,1x80 | ||||||
| 1,2 | 2 | 1,2 | 71 | Z477/1,2x71 | |||
| 80 | Z477/1,2x80 | ||||||
| 1,1 | 1,3 | 71 | Z477/1,3x71 | ||||
| 80 | Z477/1,3x80 | ||||||
| 1,2 | 2,2 | 1,4 | 71 | Z477/1,4x71 | |||
| 80 | Z477/1,4x80 | ||||||
| 1,1 | 1,5 | 71 | Z477/1,5x71 | ||||
| 80 | Z477/1,5x80 | ||||||
| 1,3 | 2,5 | 1,6 | 71 | Z477/1,6x71 | |||
| 80 | Z477/1,6x80 | ||||||
| 1,2 | 1,7 | 71 | Z477/1,7x71 | ||||
| 80 | Z477/1,7x80 | ||||||
| 1,4 | 2,8 | 1,8 | 71 | Z477/1,8x71 | |||
| 80 | Z477/1,8x80 | ||||||
| 1,3 | 1,9 | 71 | Z477/1,9x71 | ||||
| 80 | Z477/1,9x80 | ||||||
| 1,4 | 3 | +/-0,1 | 2 | 71 | Z477/2x71 | ||
| 80 | Z477/2x80 | ||||||
| 3,2 | 2,1 | 71 | Z477/2,1x71 | ||||
| 80 | Z477/2,1x80 | ||||||
| 2,2 | 71 | Z477/2,2x71 | |||||
| 80 | Z477/2,2x80 | ||||||
| 1,5 | 3,5 | 2,3 | 71 | Z477/2,3x71 | |||
| 80 | Z477/2,3x80 | ||||||
| 1,4 | 2,4 | 71 | Z477/2,4x71 | ||||
| 80 | Z477/2,4x80 | ||||||
| 2,5 | 71 | Z477/2,5x71 | |||||
| 80 | Z477/2,5x80 | ||||||
| 1,7 | 4 | 2,6 | 71 | Z477/2,6x71 | |||
| 80 | Z477/2,6x80 | ||||||
| 1,6 | 2,7 | 71 | Z477/2,7x71 | ||||
| 80 | Z477/2,7x80 | ||||||
| 1,5 | 2,8 | 71 | Z477/2,8x71 | ||||
| 80 | Z477/2,8x80 | ||||||
| 1,4 | 2,9 | 71 | Z477/2,9x71 | ||||
| 80 | Z477/2,9x80 | ||||||
| 0,6 | +0,4 | 1,8 | 4,5 | 3 | 71 | Z477/3x71 | |
| 80 | Z477/3x80 | ||||||
| 100 | Z477/3x100 | ||||||
| 1,7 | 3,1 | 71 | Z477/3,1x71 | ||||
| 80 | Z477/3,1x80 | ||||||
| 100 | Z477/3,1x100 | ||||||
| 1,6 | 3,2 | 71 | Z477/3,2x71 | ||||
| 80 | Z477/3,2x80 | ||||||
| 100 | Z477/3,2x100 | ||||||
| 1,5 | 3,3 | 71 | Z477/3,3x71 | ||||
| 80 | Z477/3,3x80 | ||||||
| 100 | Z477/3,3x100 | ||||||
| 1,4 | 3,4 | 71 | Z477/3,4x71 | ||||
| 80 | Z477/3,4x80 | ||||||
| 100 | Z477/3,4x100 | ||||||
| 1,8 | 5 | 3,5 | 71 | Z477/3,5x71 | |||
| 80 | Z477/3,5x80 | ||||||
| 100 | Z477/3,5x100 | ||||||
| 1,7 | 3,6 | 71 | Z477/3,6x71 | ||||
| 80 | Z477/3,6x80 | ||||||
| 100 | Z477/3,6x100 | ||||||
| 1,6 | 3,7 | 71 | Z477/3,7x71 | ||||
| 80 | Z477/3,7x80 | ||||||
| 100 | Z477/3,7x100 | ||||||
| 1,5 | 3,8 | 71 | Z477/3,8x71 | ||||
| 80 | Z477/3,8x80 | ||||||
| 100 | Z477/3,8x100 | ||||||
| 1,4 | 3,9 | 71 | Z477/3,9x71 | ||||
| 80 | Z477/3,9x80 | ||||||
| 100 | Z477/3,9x100 | ||||||
| 1,8 | 5,5 | 4 | 71 | Z477/4x71 | |||
| 80 | Z477/4x80 | ||||||
| 100 | Z477/4x100 | ||||||
| 1,7 | 4,1 | 71 | Z477/4,1x71 | ||||
| 80 | Z477/4,1x80 | ||||||
| 100 | Z477/4,1x100 | ||||||
| 1,6 | 4,2 | 71 | Z477/4,2x71 | ||||
| 80 | Z477/4,2x80 | ||||||
| 100 | Z477/4,2x100 | ||||||
| 1,5 | 4,3 | 71 | Z477/4,3x71 | ||||
| 80 | Z477/4,3x80 | ||||||
| 100 | Z477/4,3x100 | ||||||
| 1,4 | 4,4 | 71 | Z477/4,4x71 | ||||
| 80 | Z477/4,4x80 | ||||||
| 100 | Z477/4,4x100 | ||||||
| 1,8 | 6 | 4,5 | 71 | Z477/4,5x71 | |||
| 80 | Z477/4,5x80 | ||||||
| 100 | Z477/4,5x100 | ||||||
| 1,7 | 4,6 | 71 | Z477/4,6x71 | ||||
| 80 | Z477/4,6x80 | ||||||
| 100 | Z477/4,6x100 | ||||||
| 1,6 | 4,7 | 71 | Z477/4,7x71 | ||||
| 80 | Z477/4,7x80 | ||||||
| 100 | Z477/4,7x100 | ||||||
| 1,5 | 4,8 | 71 | Z477/4,8x71 | ||||
| 80 | Z477/4,8x80 | ||||||
| 100 | Z477/4,8x100 | ||||||
| 1,4 | 4,9 | 71 | Z477/4,9x71 | ||||
| 80 | Z477/4,9x80 | ||||||
| 100 | Z477/4,9x100 | ||||||
| 1,8 | 6,5 | 5 | 71 | Z477/5x71 | |||
| 80 | Z477/5x80 | ||||||
| 100 | Z477/5x100 | ||||||
| 1,7 | 5,1 | 71 | Z477/5,1x71 | ||||
| 80 | Z477/5,1x80 | ||||||
| 100 | Z477/5,1x100 | ||||||
| 1,6 | 5,2 | 71 | Z477/5,2x71 | ||||
| 80 | Z477/5,2x80 | ||||||
| 100 | Z477/5,2x100 | ||||||
| 1,5 | 5,3 | 71 | Z477/5,3x71 | ||||
| 80 | Z477/5,3x80 | ||||||
| 100 | Z477/5,3x100 | ||||||
| 1,4 | 5,4 | 71 | Z477/5,4x71 | ||||
| 80 | Z477/5,4x80 | ||||||
| 100 | Z477/5,4x100 | ||||||
| 1,8 | 7 | 5,5 | 71 | Z477/5,5x71 | |||
| 80 | Z477/5,5x80 | ||||||
| 100 | Z477/5,5x100 | ||||||
| 1,7 | 5,6 | 71 | Z477/5,6x71 | ||||
| 80 | Z477/5,6x80 | ||||||
| 100 | Z477/5,6x100 | ||||||
| 1,6 | 5,7 | 71 | Z477/5,7x71 | ||||
| 80 | Z477/5,7x80 | ||||||
| 100 | Z477/5,7x100 | ||||||
| 1,5 | 5,8 | 71 | Z477/5,8x71 | ||||
| 80 | Z477/5,8x80 | ||||||
| 100 | Z477/5,8x100 | ||||||
| 1,4 | 5,9 | 71 | Z477/5,9x71 | ||||
| 80 | Z477/5,9x80 | ||||||
| 100 | Z477/5,9x100 | ||||||
| 1 | +0,5 | 2,2 | 8 | +/-0,2 | 6 | 71 | Z477/6x71 |
| 80 | Z477/6x80 | ||||||
| 100 | Z477/6x100 | ||||||
| 2,1 | 6,1 | 71 | Z477/6,1x71 | ||||
| 80 | Z477/6,1x80 | ||||||
| 100 | Z477/6,1x100 | ||||||
| 2 | 6,2 | 71 | Z477/6,2x71 | ||||
| 80 | Z477/6,2x80 | ||||||
| 100 | Z477/6,2x100 | ||||||
| 6,3 | 71 | Z477/6,3x71 | |||||
| 80 | Z477/6,3x80 | ||||||
| 100 | Z477/6,3x100 | ||||||
| 1,9 | 6,4 | 71 | Z477/6,4x71 | ||||
| 80 | Z477/6,4x80 | ||||||
| 100 | Z477/6,4x100 | ||||||
| 3,2 | 9 | 6,5 | 71 | Z477/6,5x71 | |||
| 80 | Z477/6,5x80 | ||||||
| 100 | Z477/6,5x100 | ||||||
| 2,7 | 7 | 71 | Z477/7x71 | ||||
| 80 | Z477/7x80 | ||||||
| 100 | Z477/7x100 | ||||||
| 3,2 | 10 | 7,5 | 71 | Z477/7,5x71 | |||
| 80 | Z477/7,5x80 | ||||||
| 100 | Z477/7,5x100 | ||||||
| 2,7 | 8 | 71 | Z477/8x71 | ||||
| 80 | Z477/8x80 | ||||||
| 100 | Z477/8x100 | ||||||
| 3,2 | 11 | 8,5 | 71 | Z477/8,5x71 | |||
| 80 | Z477/8,5x80 | ||||||
| 100 | Z477/8,5x100 | ||||||
| 2,7 | 9 | 71 | Z477/9x71 | ||||
| 80 | Z477/9x80 | ||||||
| 100 | Z477/9x100 | ||||||
| 3,2 | 12 | 9,5 | 71 | Z477/9,5x71 | |||
| 80 | Z477/9,5x80 | ||||||
| 100 | Z477/9,5x100 | ||||||
| 2,7 | 10 | 80 | Z477/10x80 | ||||
| 100 | Z477/10x100 | ||||||
| 3,2 | 13 | 10,5 | 80 | Z477/10,5x80 | |||
| 100 | Z477/10,5x100 | ||||||
| 2,7 | 11 | 80 | Z477/11x80 | ||||
| 100 | Z477/11x100 | ||||||
| 3,2 | 14 | 11,5 | 80 | Z477/11,5x80 | |||
| 100 | Z477/11,5x100 | ||||||
| 2,7 | 12 | 80 | Z477/12x80 | ||||
| 100 | Z477/12x100 | ||||||
| 3,2 | 15 | 12,5 | 80 | Z477/12,5x80 | |||
| 100 | Z477/12,5x100 | ||||||
| 2,7 | 13 | 80 | Z477/13x80 | ||||
| 100 | Z477/13x100 | ||||||
| 1,5 | 3,7 | 16 | 13,5 | 80 | Z477/13,5x80 | ||
| 100 | Z477/13,5x100 | ||||||
| 3,2 | 14 | 80 | Z477/14x80 | ||||
| 100 | Z477/14x100 | ||||||
| 3,7 | 17 | 14,5 | 80 | Z477/14,5x80 | |||
| 100 | Z477/14,5x100 | ||||||
| 3,2 | 15 | 80 | Z477/15x80 | ||||
| 100 | Z477/15x100 | ||||||
| 3,7 | 18 | 15,5 | 80 | Z477/15,5x80 | |||
| 100 | Z477/15,5x100 | ||||||
| 3,2 | 16 | 80 | Z477/16x80 | ||||
| 100 | Z477/16x100 |
