Mold Parts

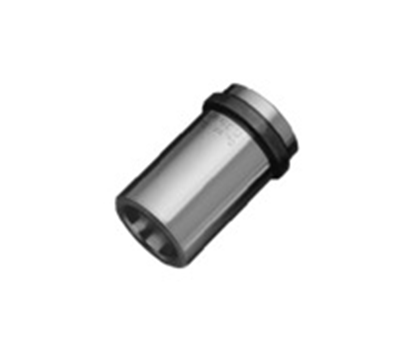

Locating guide bush, shouldered
- Hasco Z10/l2xd1
- 690 + 70 HV30
- ~ 1.0401
- ~ DIN 16716-C

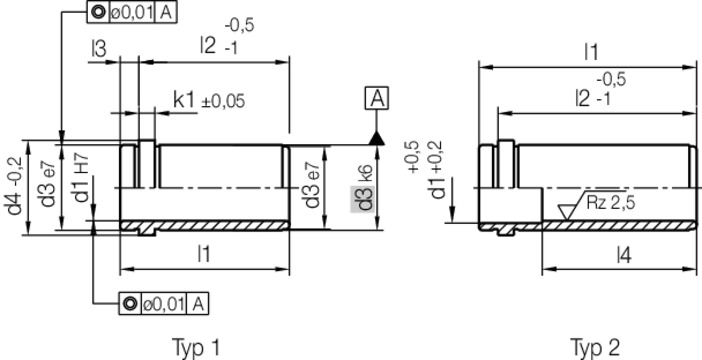

Locating guide bush, shouldered
| Typ | k1 | l4 | l3 | l1 | d4 | d3 | l2 | d1 | Product |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | - | 3 | 12 | 16 | 14 | 9 | 9 |
Z10/9x9
|
| 1 | 3 | - | 3 | 12 | 16 | 14 | 9 | 10 |
Z10/9x10
|
| 1 | 3 | - | 3 | 15 | 16 | 14 | 12 | 9 |
Z10/12x9
|
| 1 | 3 | - | 3 | 15 | 16 | 14 | 12 | 10 |
Z10/12x10
|
| 1 | 3 | - | 3 | 20 | 16 | 14 | 17 | 9 |
Z10/17x9
|
| 1 | 3 | - | 3 | 20 | 16 | 14 | 17 | 10 |
Z10/17x10
|
| 1 | 3 | - | 3 | 25 | 16 | 14 | 22 | 9 |
Z10/22x9
|
| 1 | 3 | - | 3 | 25 | 16 | 14 | 22 | 10 |
Z10/22x10
|
| 1 | 3 | - | 3 | 30 | 16 | 14 | 27 | 9 |
Z10/27x9
|
| 1 | 3 | - | 3 | 30 | 16 | 14 | 27 | 10 |
Z10/27x10
|
| 1 | 3 | - | 3 | 39 | 16 | 14 | 36 | 9 |
Z10/36x9
|
| 1 | 3 | - | 3 | 39 | 16 | 14 | 36 | 10 |
Z10/36x10
|
| 2 | 3 | 46 | 3 | 49 | 16 | 14 | 46 | 9 |
Z10/46x9
|
| 2 | 3 | - | 3 | 49 | 16 | 14 | 46 | 10 |
Z10/46x10
|
| 2 | 3 | 46 | 3 | 59 | 16 | 14 | 56 | 9 |
Z10/56x9
|
| 2 | 3 | 46 | 3 | 59 | 16 | 14 | 56 | 10 |
Z10/56x10
|
| 2 | 3 | 46 | 3 | 69 | 16 | 14 | 66 | 9 |
Z10/66x9
|
| 2 | 3 | 46 | 3 | 69 | 16 | 14 | 66 | 10 |
Z10/66x10
|
