Mold Parts

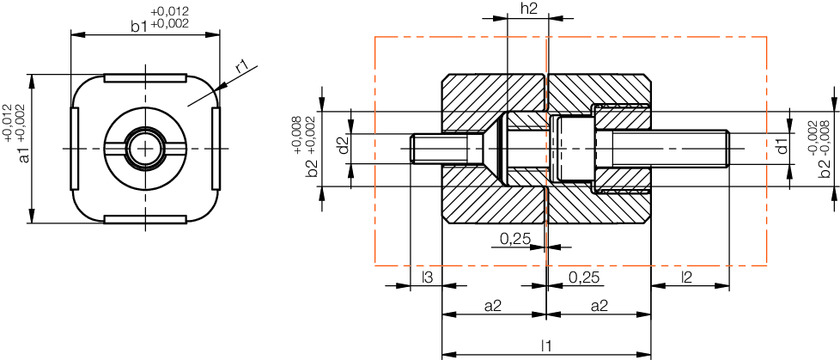

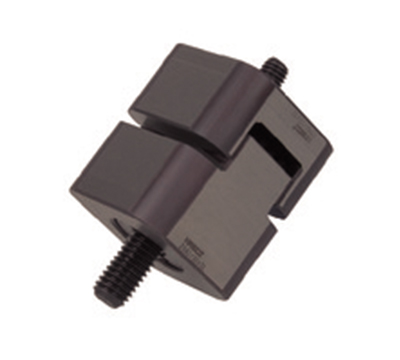

Locating unit, DLC, rectangular
| r1 | h2 | a2 | b2 | l3 | l2 | l1 | d2 | d1 | a1 | b1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4,5 | 12 | 8 | 3 | 8 | 24 | M3 | M3 | 16 | 16 |
Z082/16x16
|
| 4 | 5,5 | 14 | 10 | 4 | 10 | 28 | M4 | M5 | 20 | 20 |
Z082/20x20
|
| 5 | 7,5 | 16 | 12 | 8 | 13 | 32 | M5 | M6 | 25 | 25 |
Z082/25x25
|
| 6 | 9,5 | 18 | 16 | 12 | 15 | 36 | M6 | M8 | 32 | 32 |
Z082/32x32
|
| 6 | 11,5 | 22,5 | 20 | 14 | 17 | 45 | M8 | M10 | 40 | 40 |
Z082/40x40
|
